　　JH-30回柱絞車工作原理：

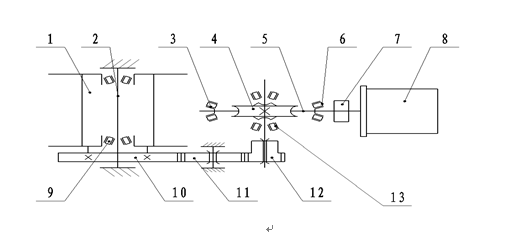

　　JH-30回柱絞車主要使用一級環面蝸桿蝸輪傳動和一級漸開線圓柱齒輪傳動。電機通過聯軸器帶動蝸桿旋轉，通過蝸桿蝸輪減速和一級圓柱齒輪減速，將動力傳遞給卷筒，卷筒旋轉收放纏繞在卷筒上的鋼絲繩拖動支柱和運送物料。傳動原理圖如下：

　　1、卷筒；2、主軸；3、圓錐滾子軸承；4、蝸輪；5、蝸桿；6、圓錐滾子軸承；

　　7、聯軸器；8、電動機；9、圓錐滾子軸承；10、大齒輪；11、過橋齒輪；12、小齒輪；13、圓錐滾子軸承

　　JH-30回柱絞車電器控制說明：

　　JH-30回柱絞車的電氣控制是由礦用隔爆型真空可逆電磁起動器、礦用隔爆型控制按鈕（正、反、停按鈕）、YBK3礦用隔爆型三相異步電動機、礦用抗阻燃電纜等組成。礦用隔爆型可逆電磁起動器是由眾多電器控制元件組成，并封閉在殼體內，其控制元件主要有：正反向轉換接觸器及其常開常閉觸點、空氣開關、熔斷器、變壓器、控制按鈕、自鎖機構等組成，控制回路的電壓是由變壓器變壓成36V的安全電壓，并由控制回路的控制元件而實現控制。操作控制按鈕經電磁起動器的控制回路可實現控制電動機的正、反轉及停止。YBK3礦用隔爆型三相異步電動機是JH-30回柱絞車的動力源，是將電能轉換為機械能的源動機，經蝸桿蝸輪減速及一級漸開線外嚙合齒輪傳動，使得主軸卷筒旋轉，卷筒的正、反向旋轉從而實現纏繞鋼絲繩與放繩。礦用抗阻燃電纜是接通電動機與電磁起動器，以及控制按鈕與電磁起動器，是實現電能的傳輸。

　　JH-30回柱絞車工作中應遵守下列規定：

　　1、JH-30回柱絞車司機應集中精力，注意傾聽信號。

　　2、支柱拉倒后，用反轉電動機的方法實現回繩。

　　3、JH-30回柱絞車拉倒立柱后，要及時停止電動機轉動，以防止卷筒亂繩。

　　4、JH-30回柱絞車工作時，注意整理鋼絲繩，使其纏繞整齊，工作時鋼絲繩不能全部放完，在滾筒上至少應保留三圈。

　　5、鋼絲繩纏亂時，一定要停止電動機的轉動后再處理，禁止邊運轉邊處理。

　　6、在操作JH-30回柱絞車過程中發現聲音不正常以及軸承溫度劇烈上升等異常情況，必須停車檢查，排除故障后方可作業。

　　7、JH-30回柱絞車電機的溫度不允許超過75℃,蝸輪減速箱潤滑油的溫度不允許超過70℃。

　　8、如果停車時間較長，應將電動機關閉。工作完畢，應切斷電源。清除設備上雜物、灰塵。
